Mécanique matériel agricole.Plan,coupe,schéma,descriptif des machines. Les moissonneuses batteuses





shéma moissonneuse batteuse conventionnelle

coupe-shéma moissonneuse batteuse

1) rabatteur à griffes
2) barre de coupe
3) vis d’alimentation
4) convoyeur
5) récupérateur de pierres
6) batteur
7) contre-batteur
8) secoueurs
9) table à grains
10) ventilateur
11) grille supérieure
12) grille inférieure
13) vis à otons
14) recyclage des otons
15) vis à grains
16) trémie à grains
17) broyeur paille
18) cabine de conduite
19) moteur

schéma en coupe moissonneuse batteuse

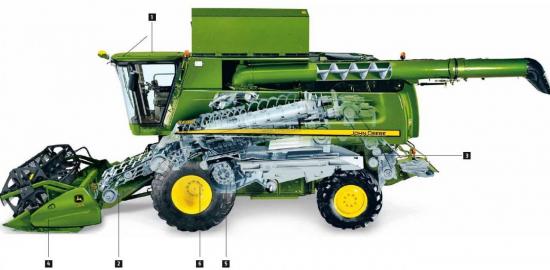

shéma moissonneuse batteuse JD

moissonneuse Fendt en coupe

schema coupe moissonneuse case IH



Schéma (épuré) d'entrainement  des organes mécaniques mb JD



shéma de montage d'entrainement moissonneuse batteuse

table de séparation moissonneuse 6 secoueurs. table de séparation moissonneuse JD

 Table de séparation
   conventionnelle









séparateurs rotatifs



                                                                                                                                Séparateur                                                             rotatif JD



.







  Aperçu des poulies et courroies sur une Case IH
case IH moissonneuse batteuse.SUITE : Les cabines des batteuses.
                                                                                                                                     ci-dessous
